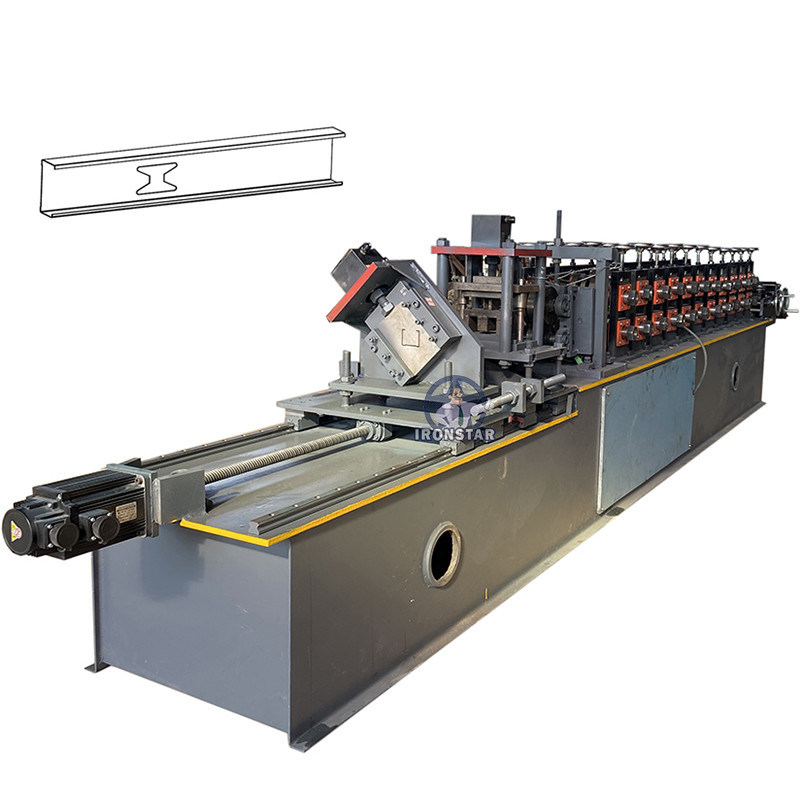

Máquina formadora de bobinas-rollo-caja de control PLC-cortadora hidráulica-Mesa de salida
| NO | Tipo | Especificación | |
| 1 | Materia prima | Tipo | Acero galvanizado |
| Ancho de alimentación | Como dibujo del cliente | ||
| Espesor | 0,3-0,6mm | ||
| 2 | desenrollador | Operación | Manual |
| apacidad de peso | 3 toneladas | ||
| 3 | cuerpo principal | Estación de rodillos | 12 filas |
| Diámetro del eje | 55mm | ||
| Material del eje | 45# con cromo de 0,05 mm | ||
| Material del rodillo | 45# con cromo de 0,05 mm | ||
| Marco | Soldadura de placas de acero | ||
| Grosor del marco | 16mm | ||
| Tamaño de la máquina | Aproximadamente 5,5*0,8*1m | ||
| Peso de la máquina | Alrededor de 1,8 toneladas | ||
| Color de la máquina | Como necesidad del cliente | ||
| Operación | Hidráulico automático | ||
| Velocidad de trabajo | Velocidad común 30-50 m/min | ||
| 4 | Cortador | Dureza | 50-65 HRC |
| Tolerancia de corte | ± 1mm | ||
| Material | Cr 12 | ||
| Funcionar | corte hidraulico | ||
| 5 | Fuerza | Manera de conducir | Cadena de 1 pulgada |
| motor principal | 4 kilovatios | ||
| Motor de bomba para cortadora | 3 kilovatios | ||
| Voltaje | 380V/50HZ, trifásico o según petición del cliente | ||
| 6 | caja de control | caja electrica | Sistema de control PLC, inventor |
| Pantalla | pantalla táctil | ||
| marca PLC | Delta fabricado en Taiwán | ||
| Marca del inversor | Delta fabricado en Taiwán o SAJ | ||
| Idioma | Chino e inglés o según petición del cliente. | ||
| 7 | Apilador | Operación | Manual |
| Longitud | 2-3 metros | ||
Se utiliza para soportar la bobina de acero y desenrollarla, para mantenerla funcionando de manera estable.
Capacidad de carga: 3 toneladas
Tamaño interior de la bobina: 470-530 mm
Tipo de trabajo: Operación manual
Color: A petición del cliente
Material del rodillo: acero 45# con cromo de 0,05 mm

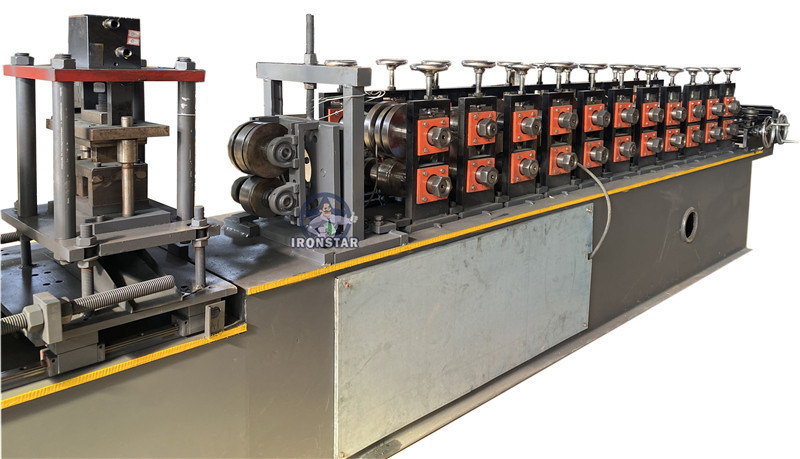

Pulido de superficies de rodillos, tratamiento de revestimiento duro.
La superficie pulida y el tratamiento térmico de los moldes pueden mantener la superficie de la placa de moldeo suave y no es fácil que se marque cuando se estampa.

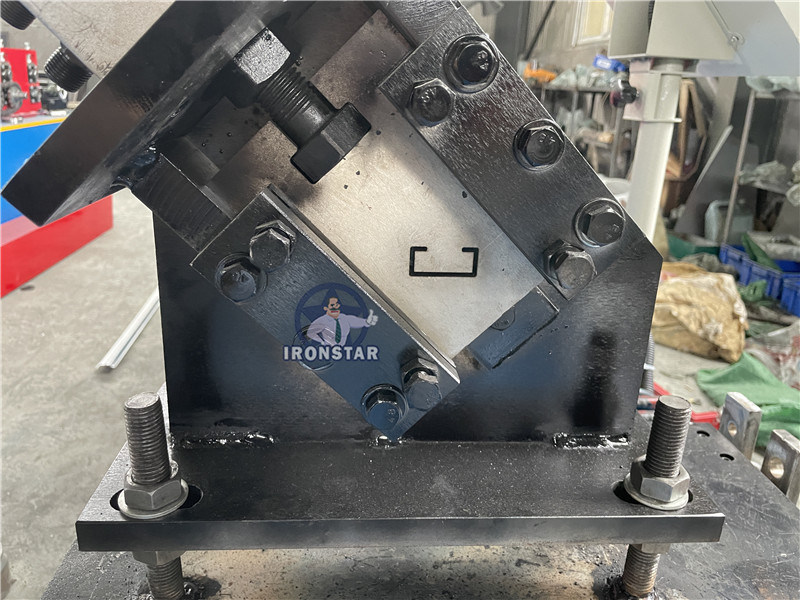

Adopta el accionamiento hidráulico y la ubicación automática para decidir la dimensión y cortar los productos objetivo.
Material de las cuchillas: Cr12, tratamiento de enfriamiento
Insertar materia prima (placa de acero) por la playa para fabricar y procesar.
Puede garantizar que la bobina vaya recta y que los productos salgan limpios y paralelos.
Rodillo para grabar puntos en relieve en el producto.
Puede personalizar los rodillos en relieve según las necesidades del cliente.
Molde perforador ubicado en la máquina antes del cortador.
Puede perforar agujeros según las necesidades del cliente, el cliente común elige el agujero H o el agujero redondo.
El agujero necesita perforarse en una superficie plana, común en diferentes productos, la posición local no es la misma
Molde perforador ubicado en la máquina antes del cortador.
Puede perforar el logotipo según las necesidades del cliente. El logotipo puede ser un número digital o una foto.
El logotipo necesita perforarse en una superficie plana, común en diferentes productos, su posición local no es la misma
Sistema de control PLC DETAL
La longitud de la pieza objetivo es ajustable y el dígito
Funcionan dos modos: automático y manual.
Pulsación de botones y operación táctil de pantalla, fácil operación
Idioma: chino e inglés o según las necesidades del cliente
Aceite hidráulico en el tanque de aceite hidráulico.
El motor de la bomba impulsa el trabajo del cortador.
Potencia del motor: 3KW
Aceite hidráulico: aceite 46#
agregar capacidad: aceite agregar 3/4 de la capacidad de la caja
Presión de aceite: 8-10 MPa
Longitud: Común 2-3 m
Operar: Trabajo manual

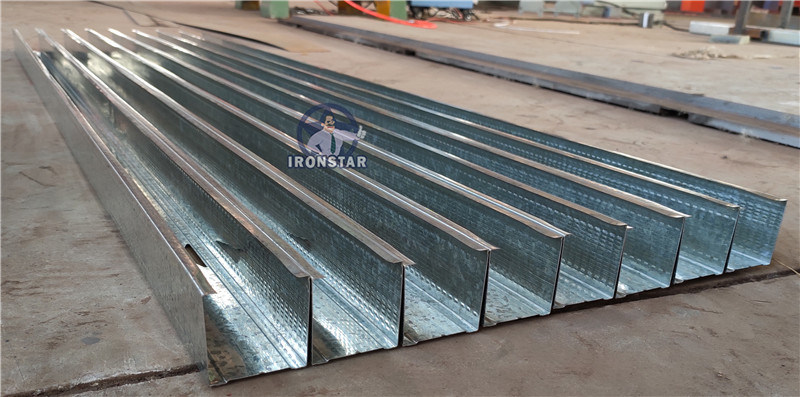

Se utiliza para recoger las piezas terminadas.
Rodillo de apoyo para transmitir piezas.
Fácil de retirar los paneles con carretillas elevadoras
1). Método de embalaje: Desnudo, el vendedor debe garantizar que el equipo será resistente a la humedad, anticorrosivo y no se dañará durante el transporte.
2). Plazo de pago: 30% del valor total del contrato pagado por T/T, último 70% pagado por T/T después de la inspección por parte del comprador en la fábrica del vendedor antes de la entrega.
3). Tiempo de entrega: El vendedor garantiza que el equipo estará listo para su envío dentro de40 días laborablesdespués de recibir el depósito del comprador.
4). Servicio: Podríamos enviar un técnico a su país para reparar la máquina si lo necesita. El comprador debe pagar todos los costos, incluidos: visa, boletos de ida y vuelta, alojamiento y salario de 120 USD por día.
5). Garantía:36 mesesDurante la garantía, las piezas reemplazables son gratuitas, pero los compradores deben pagar los gastos de envío.
6). Paquete: Un equipo completo necesita uncontenedor de 20 piespara sostener.
