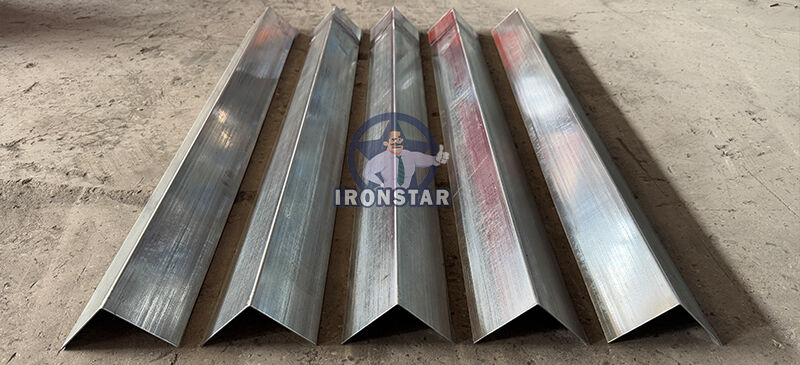

Máquina formadora de rodillos para perfiles de ángulo, popular en muchos países, tamaños comunes incluyen 20*20 mm, 25*25 mm, 27*27 mm, 30*30 mm, 40*40 mm. Espesor del producto común entre 1-4 mm
Máquina formadora de rodillos para perfiles de ángulo | Línea de producción de perfiles de esquina | Máquina de perfiles de ángulo metálico | Máquina formadora de rodillos para perfiles de esquina | Máquina formadora de rodillos en V | Máquina formadora de rodillos para perfiles de ángulo de pared de acero
Desenrollador - máquina formadora de rodillos - caja de control PLC - cizalla hidráulica - mesa de salida
|
NO |
Tipo |
Especificación | |
|
1 |
Materia prima | Tipo | Acero galvanizado |
| Ancho de alimentación | Según el dibujo del cliente | ||
| Espesor | 1-3 mm | ||
|
2 |
Desenrollador | Operación | Manual |
| Capacidad de peso | 3 Toneladas | ||
|
3 |

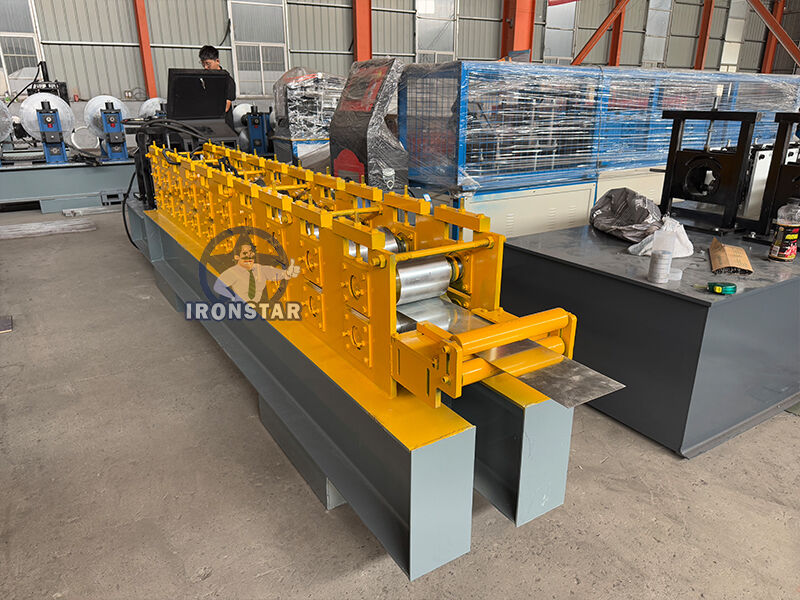

Cuerpo principal | Estación de rodillos | 9 filas |
| Diámetro del eje | 65 mm | ||
| Material del eje | 45# con 0.05mm de cromo | ||
| Material del rodillo | 45# con 0.05mm de cromo | ||
| Marco | Soldadura de placa de acero | ||
| Espesor del marco | 16 mm | ||
| Tamaño de la máquina | Aproximadamente 4.2*0.8*1 m | ||
| Peso de la máquina | Aproximadamente 2.5 toneladas | ||
| Color de la máquina | Según necesidad del cliente | ||
| Operación | Hidráulica automática | ||
| Velocidad de trabajo | Velocidad común 10-20 m/min | ||
| 4 | Cizalla | Dureza | 50-65 HRC |
| Tolerancia de corte | ± 1mm | ||
| Material | Cr 12 | ||
| Operar | Corte hidráulico | ||
| 5 | Potencia | Modo de transmisión | Cadena de 1 pulgada |
| Motor principal | 5.5 KW | ||
| Motor de bomba para cizalla | 4 KW | ||
| Voltaje | 380V/50HZ, 3 fases o según solicitud del cliente | ||
|
6 |
Caja de control | Caja eléctrica | Sistema de control PLC, inversor |
| Pantalla | Pantalla táctil | ||
| Marca PLC | Delta fabricado en Taiwán | ||
| Marca de inversor | Delta fabricado en Taiwán o SAJ | ||
| Idioma | Chino e inglés o según solicitud del cliente | ||
| 7 | Apilador | Operación | Manual |
| Longitud | 2-3 m | ||
Se utiliza para sostener la bobina de acero y desenrollarla, manteniéndolas funcionando de manera estable
Capacidad de carga: 3 toneladas
Tamaño interior de la bobina: 470-530 mm
Tipo de trabajo: Operación manual
Color: Según solicitud del cliente

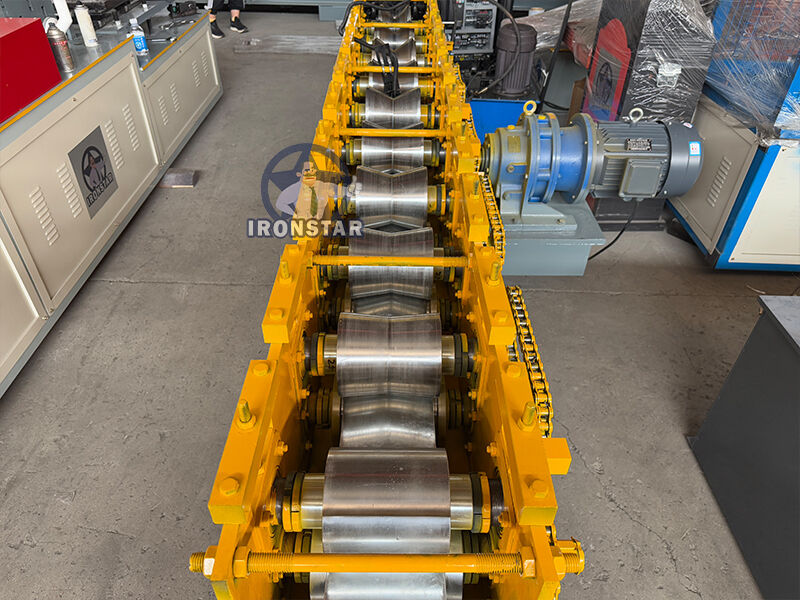

Material del rodillo: acero 45# con 0.05mm de cromo
superficies de rodillos pulidas, tratamiento de endurecimiento
La superficie pulida y el tratamiento térmico de los moldes pueden mantener la superficie de la placa de moldeo lisa y no fácil de marcar cuando se estampa

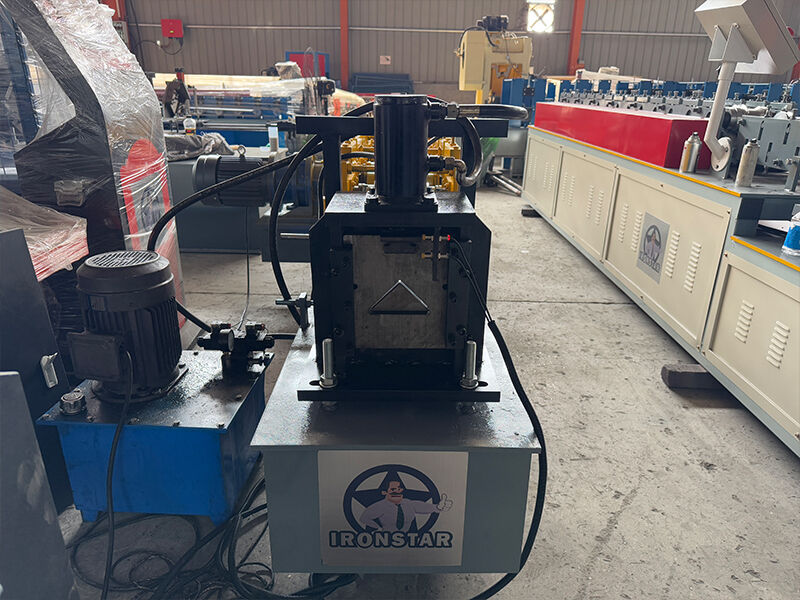

Adopta accionamiento hidráulico y localización automática para decidir la dimensión y cortar los productos objetivo.
Material de las cuchillas: Cr12, tratamiento de temple
Inserte la materia prima (placa de acero) a través de la mesa para fabricar y procesar
Puede garantizar que la bobina vaya recta y los productos de salida sean limpios y paralelos
Sistema de control PLC DETAL
La longitud de la pieza objetivo es ajustable y digital
Dos modos de operación: automático y manual
Operación con pulsador y pantalla táctil, fácil de operar
Idioma: Chino e inglés o según necesidad del cliente
El aceite hidráulico entra en el tanque de aceite hidráulico
El motor de la bomba acciona la cizalla
Potencia del motor: 3KW
Aceite hidráulico: Aceite 46#
Capacidad de llenado: añadir aceite hasta 3/4 de la capacidad de la caja
Presión del aceite: 8-10 MPa
Longitud: Común 2-3 m
Operación: Trabajo manual
Se utiliza para recoger las piezas terminadas
Rodillo de soporte para transmitir las piezas
Fácil de retirar los paneles con carretillas elevadoras
1). Método de embalaje: Al desnudo, el vendedor debe garantizar que el equipo estará a prueba de humedad, anticorrosivo y no se dañará durante el transporte.
2). Plazo de pago: El 30% del valor total del contrato pagado por T/T, el 70% restante pagado por T/T después de la inspección por parte del comprador en la fábrica del vendedor antes de la entrega.
3). Tiempo de entrega: El vendedor garantiza que el equipo estará listo para su envío dentro de40 días laborables después de la recepción del depósito del comprador.
4). Servicio: Podríamos enviar un técnico a su país para reparar la máquina si lo necesita. El comprador deberá pagar todos los costos, incluyendo: visa, billetes de ida y vuelta, alojamiento, salario de 120 USD por día.
5). Garantía: 36 meses Durante la garantía, las piezas reemplazables son gratuitas, pero los compradores deben pagar la tarifa de envío.
6). Paquete: Un equipo completo necesita uncontenedor de 20 pies para albergarlo.
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
