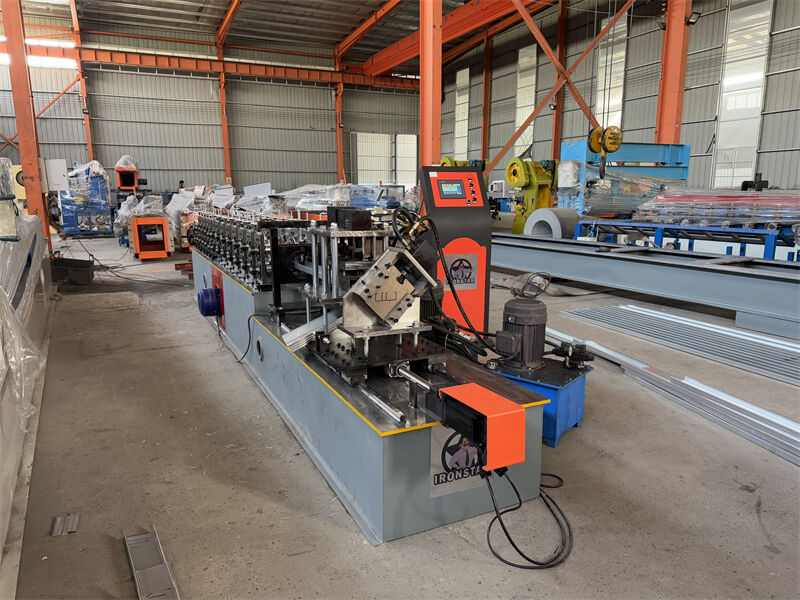

Máquina formadora de rollos C Channel 2 en 1 de alta velocidad personalizada para techos y paneles de yeso de metal de 0.3-0.8 mm y 60/90 mm para Chile

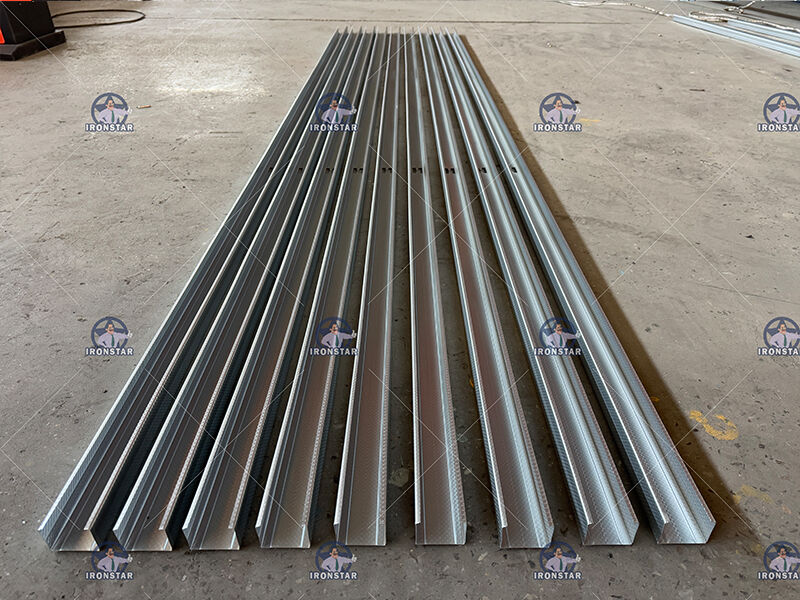

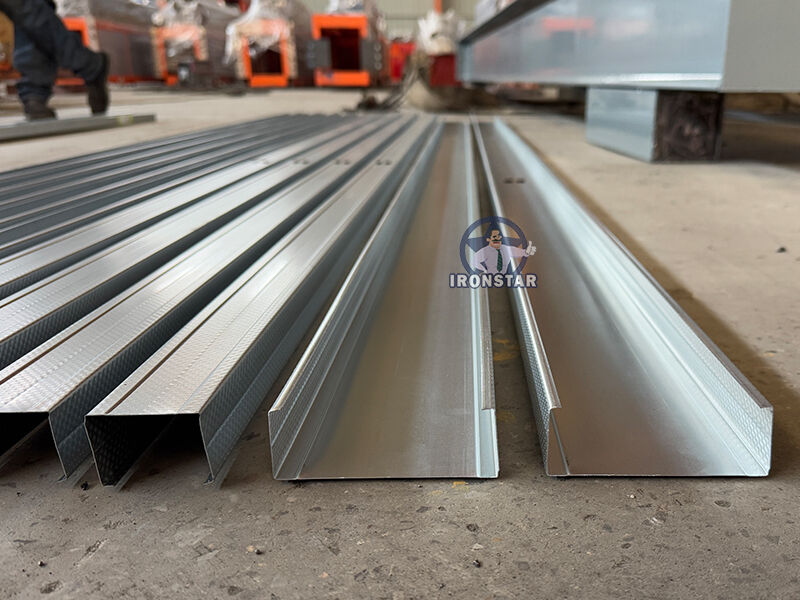

La máquina formadora de rollos C Channel es una máquina especializada diseñada para la producción de perfiles en forma de C fabricados con diversos materiales, como acero, aluminio u otros metales. Los perfiles C, también conocidos como secciones C o perfiles C, tienen una forma distintiva que se asemeja a la letra "C" y se utilizan comúnmente en la construcción, la fabricación y otras industrias.
Espesor común del perfil C 0.85 mm, velocidad común 10-20 m/min, con servomotor la velocidad puede alcanzar hasta 30-50 m/min, este tipo de máquina se vende principalmente a Chile.Se utiliza para techos, funciona con máquinas de ángulos, máquinas de perfiles U, máquinas de perfiles Omega y máquinas de rejillas T.
La personalización es bienvenida, dígame el tamaño y el grosor que necesita, le proporcionaremos una máquina satisfecha.
Flujo de trabajo de la máquina formadora de rollos C Channel
Desenrollador - máquina formadora de rollos - caja de control PLC - cortador hidráulico - mesa de salida
|
NO |
Tipo |
Especificación | |
|
1 |
Materia prima | Tipo | Acero galvanizado |
| Ancho de alimentación | Según el dibujo del cliente | ||
| Espesor | 0.85 mm | ||
|
2 |
Desenrollador | Operación | Manual |
| Capacidad de peso | 3 toneladas | ||
|
3 |
Cuerpo principal | Estación de rodillos | 12 filas |
| Diámetro del eje | 55 mm | ||
| Material del eje | 45# con 0.05 mm de cromo | ||
| Material del rodillo | 45# con 0.05 mm de cromo | ||
| Marco | Soldadura de placa de acero | ||
| Espesor del marco | 16 mm | ||
| Tamaño de la máquina | Aproximadamente 5.5*0.8*1 m | ||
| Peso de la máquina | Aproximadamente 1.8 toneladas | ||
| Color de la máquina | Según necesidad del cliente | ||
| Operación | Automática hidráulica | ||
| Velocidad de trabajo | Velocidad común 30-50 m/min | ||
| 4 | Cortador | Dureza | 50-65 HRC |
| Tolerancia de corte | ± 1 mm | ||
| Material | Cr 12 | ||
| Operar | Corte hidráulico | ||
| 5 | Potencia | Modo de conducción | Cadena de 1 pulgada |
| Motor principal | 4 KW | ||
| Motor de bomba para cortador | 4 KW | ||
| Voltaje | 380V/50HZ, trifásico o según solicitud del cliente | ||
|
6 |
Caja de control | Caja eléctrica | Sistema de control PLC, inversor |
| Pantalla | Pantalla táctil | ||
| Marca PLC | Delta fabricado en Taiwán | ||
| Marca de inversor | Delta fabricado en Taiwán o SAJ | ||
| Idioma | Chino e inglés o según solicitud del cliente | ||
| 7 | Apilador | Operación | Manual |
| Longitud | 2-3 m | ||
Se utiliza para sostener la bobina de acero y desenrollarla, manteniéndolas funcionando de manera estable
Capacidad de carga: 3 toneladas
Tamaño interior de la bobina: 470-530 mm
Tipo de trabajo: Operación manual
Color: Según solicitud del cliente
Material del rodillo: acero 45# con cromo de 0.05 mm
superficies de rodillos pulidas, tratamiento de endurecimiento
La superficie pulida y el tratamiento térmico de los moldes pueden mantener la superficie de la placa de moldeo lisa y no fácil de marcar cuando se estampa
Cortador de máquina
Adopta accionamiento hidráulico y ubicación automática para decidir la dimensión y cortar los productos objetivo.
Material de las cuchillas: Cr12, tratamiento de temple
Inserte materia prima (placa de acero) a través de la playa para fabricar y procesar
Puede garantizar que la bobina vaya recta y los productos de salida sean limpios y paralelos.
El rodillo de gofrado graba puntos en el producto
Puede personalizar rodillos de gofrado según el diseño del cliente.
Molde punzonador ubicado en la máquina antes del cortador
Puede perforar agujeros según la necesidad del cliente, el cliente común elige agujeros H o agujeros redondos.
Los agujeros deben perforarse en una superficie plana, comunes en diferentes productos, su posición local no es la misma.
Molde punzonador ubicado en la máquina antes del cortador
Puede perforar logotipos según la necesidad del cliente, el logotipo puede ser un número digital o una foto.
El logotipo debe perforarse en una superficie plana, común en diferentes productos, su posición local no es la misma.
Sistema de control PLC DETAL
La longitud de la pieza objetivo es ajustable y digital
Dos modos de operación: automático y manual
Operación con botones y pantalla táctil, fácil de operar
Idioma: Chino e inglés o según necesidad del cliente.
El aceite hidráulico entra en el tanque de aceite hidráulico
El motor de la bomba acciona el cortador
Potencia del motor: 3KW
Aceite hidráulico: Aceite 46#
Capacidad de adición: añadir aceite 3/4 de la capacidad de la caja
Presión del aceite: 8-10 MPa
Longitud: Común 2-3 m
Operación: Trabajo manual
Se utiliza para recoger las piezas terminadas
Rodillo de soporte para transmitir las piezas
Fácil de retirar los paneles con carretillas elevadoras
1). Método de embalaje: Desnudo, el vendedor debe garantizar que el equipo estará a prueba de humedad, anticorrosivo y no se dañará durante el transporte.
2). Plazo de pago: El 30% del valor total del contrato pagado por T/T, el último 70% pagado por T/T después de la inspección por parte del comprador en la fábrica del vendedor mientras antes de la entrega.
3). Tiempo de entrega: El vendedor garantiza que el equipo estará listo para su envío dentro de40 días hábiles después de recibir el depósito del comprador.
4). Servicio: Podríamos enviar un técnico a su país para reparar la máquina si lo necesita. El comprador deberá pagar todos los costos, incluyendo: visa, boletos de ida y vuelta, alojamiento, salario de USD 120 por día.
5). Garantía:
La máquina formadora de rollos de montantes C está diseñada específicamente para la fabricación de montantes en forma de C, también conocidos como montantes de sección C o montantes de perfil C. Estos montantes se utilizan comúnmente en sistemas de construcción para aplicaciones de entramado, como particiones de paredes, estructuras de techos y viguetas de suelo. La máquina formadora de rollos de montantes C desempeña un papel crucial en la producción eficiente de montantes C de alta calidad con dimensiones y características consistentes.
La aplicación de máquinas formadoras de rollos de montantes C en la industria de la construcción ofrece varias ventajas:
Sistemas de entramado: Los montantes C se utilizan ampliamente tanto en la construcción comercial como residencial para el entramado de paredes interiores y particiones. Los montantes C formados en rollo proporcionan soporte estructural y sirven como marco para fijar diversos materiales de pared, como paneles de yeso, tableros de cemento o aislamiento.
Conjuntos de techos: Los montantes C también se utilizan en sistemas de techos suspendidos. Forman el marco principal al que se fijan las baldosas o paneles del techo, creando una estructura de techo visualmente atractiva y funcional.
Viguetas de suelo: En algunas aplicaciones de construcción, los montantes C se utilizan como viguetas de suelo para soportar materiales de subsuelo. Los montantes C formados en rollo proporcionan resistencia y estabilidad al sistema de suelo, permitiendo la instalación de diversos acabados de suelo, como madera dura, laminado o baldosas.
Cerramientos de servicios: Los montantes C se emplean en la construcción de cerramientos de servicios, como conductos eléctricos o de fontanería. Estos cerramientos albergan y protegen los servicios dentro de las paredes, proporcionando una solución conveniente y oculta para el enrutamiento de cables, tuberías o conductos.
Edificios comerciales e industriales: Los montantes C se utilizan ampliamente en proyectos de construcción comerciales e industriales, incluidos edificios de oficinas, almacenes e instalaciones de fabricación. Ofrecen versatilidad, facilidad de instalación y rentabilidad en la creación de particiones interiores y sistemas de entramado.
La máquina formadora de rollos de montantes C permite una producción eficiente y continua de montantes C, garantizando una calidad constante y dimensiones precisas. Permite a los fabricantes satisfacer la alta demanda de montantes C en la industria de la construcción y contribuir al montaje rápido y eficiente de sistemas de construcción.
