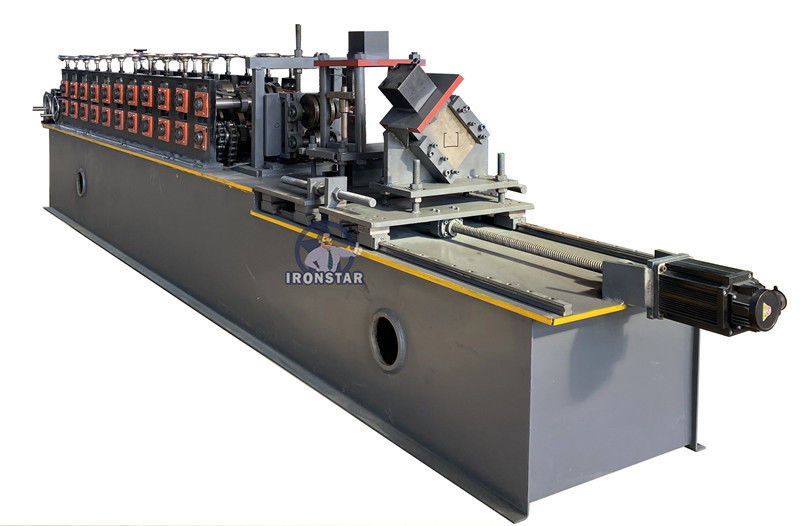

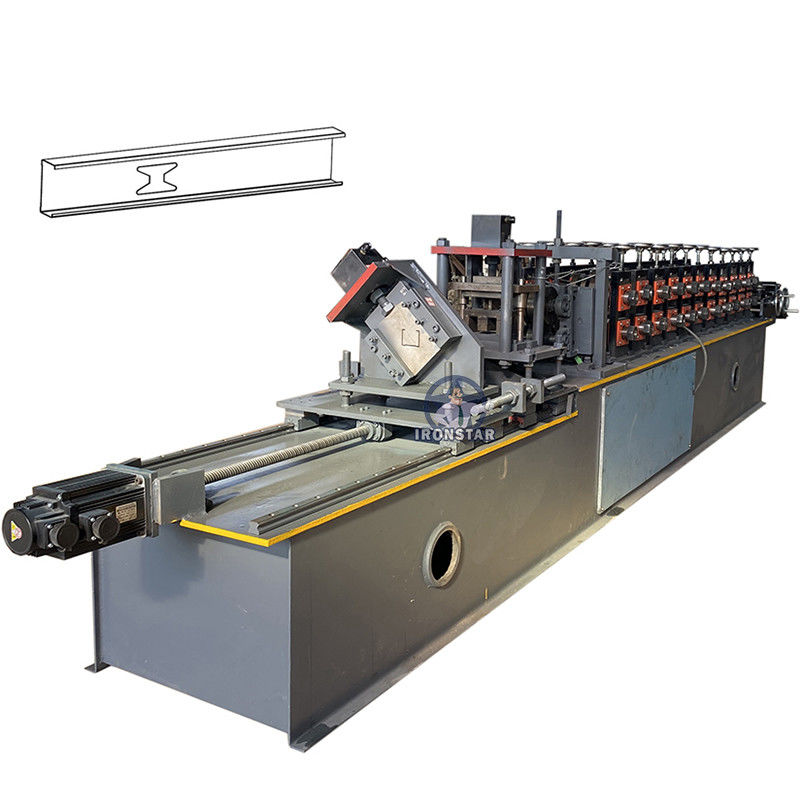

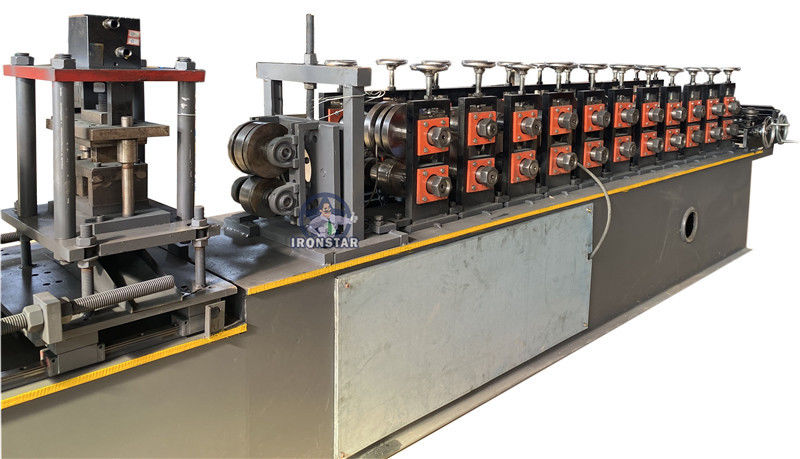

Máquina de moldeado de bobinas-caja de control de PLC-cortador hidráulico-tabla de salida
| No | El tipo | Especificación | |
| 1 | Materia prima | El tipo | Acero galvanizado |
| Ancho de alimentación | Como dibujo del cliente | ||
| El grosor | 0.3-0.6 mm | ||
| 2 | Decoiler | Operación | Manual de trabajo |
| Apacidad de peso | 3 toneladas | ||
| 3 | Cuerpo principal | Estación de rodillos | 12 líneas |
| Diámetro del eje | 55 mm | ||
| Material del eje | 45# con cromo de 0,05 mm | ||
| Materiales para rodillos | 45# con cromo de 0,05 mm | ||
| Cuadro | Soldadura de placas de acero | ||
| espesor del marco | de una anchura igual o superior a 16 mm | ||
| Tamaño de la máquina | Aproximadamente 5,5*0,8*1 m | ||
| Peso de la máquina | Alrededor de 1,8 toneladas | ||
| Color de la máquina | Según las necesidades del cliente | ||
| Operación | Las demás máquinas | ||
| Velocidad de trabajo | Velocidad común 30-50 m/min | ||
| 4 | Cortador | Dureza | 50 a 65 HRC |
| Tolerancia de corte | ± 1 mm | ||
| El material | Cr 12 | ||
| Operar | Cortado hidráulico | ||
| 5 | El poder | Dirección de conducción | Cadenas de 1 pulgada |
| Motor principal | 4 kW | ||
| Motor de bomba para cortadores | 3 kW | ||
| Válvula de tensión | 380V/50HZ, de 3 fases o a petición del cliente | ||
| 6 | Cuadro de control | Caja eléctrica | Sistema de control PLC, inventor |
| Pantalla | Pantalla táctil | ||
| Marca del PLC | Delta hecha en Taiwán | ||
| Marca del inversor | Delta hecho en Taiwán o SAJ | ||
| Lenguaje | Chino e inglés o a petición del cliente | ||
| 7 | Es un estafador. | Operación | Manual de trabajo |
| Duración | Entre 2 y 3 m | ||
Se utiliza para soportar la bobina de acero y desenrollar, mantenerlos funcionando de manera estable
Capacidad de carga: 3 toneladas
Tamaño interno de la bobina: 470-530 mm
Tipo de trabajo: operación manual
Color: según la solicitud del cliente
Material del rodillo: acero 45* con cromo de 0,05 mm
Proceso de limpieza de superficies de rodillos
La superficie pulida y el tratamiento térmico hacia los moldes pueden mantener la superficie de la placa de moldeo lisa y no fácil de marcar cuando se está estampando

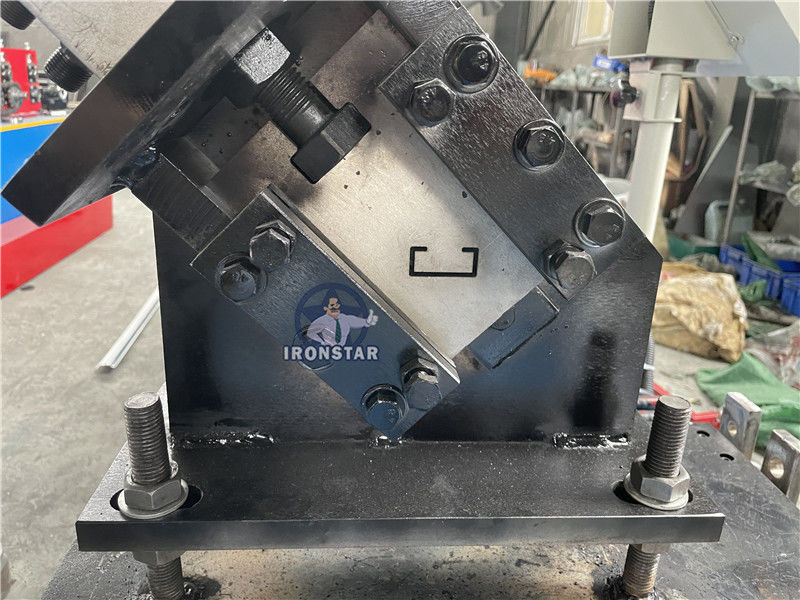

Adopta el accionamiento hidráulico y la ubicación automática para decidir la dimensión y cortar los productos objetivo.
Material de las hojas: Cr12, tratamiento de apagado

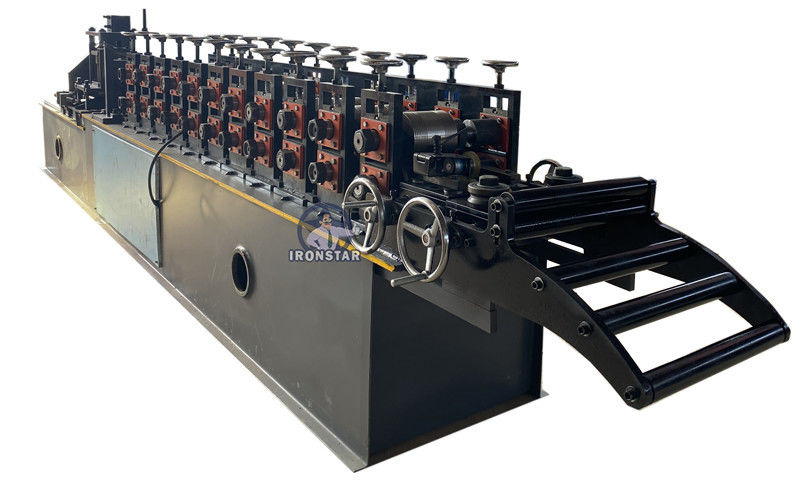

Introducir la materia prima (placa de acero) a través de la playa para la fabricación y el procesamiento
Puede garantizar que la bobina vaya recta y que los productos salgan ordenados, paralelos.

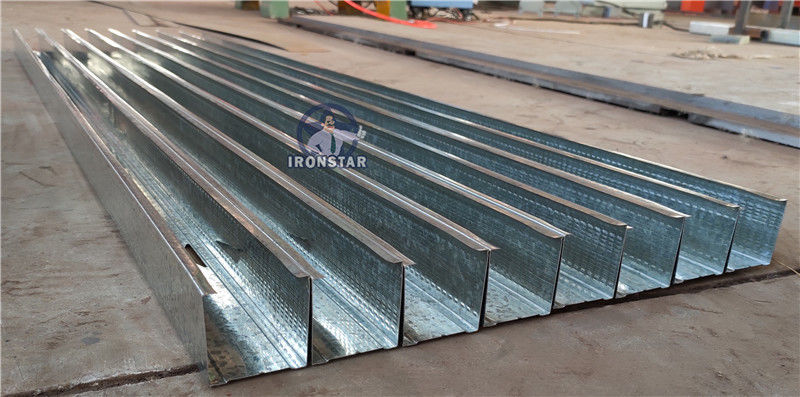

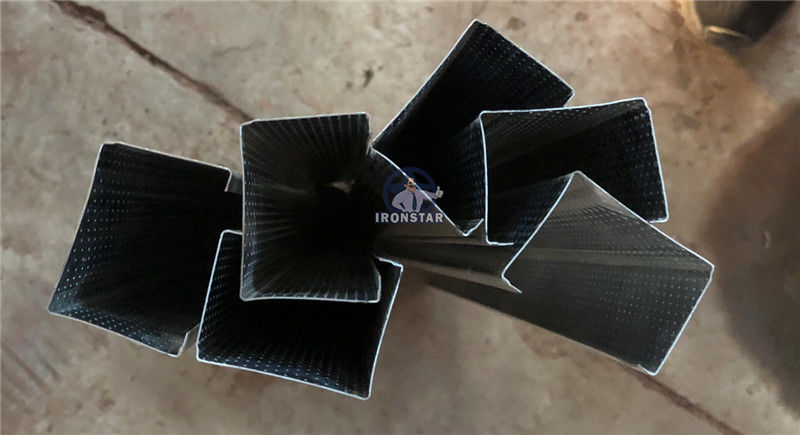

Puntos de relieve de rodillos en relieve del producto
Se puede personalizar los rodillos de relieve como la flor de los clientes necesitan
El molde perforador situado en la máquina antes del cortador

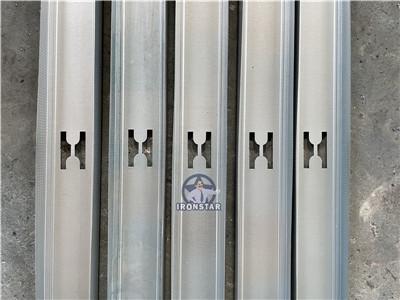

Puede perforar agujeros como necesidad del cliente, el cliente común elige agujero H o agujero redondo

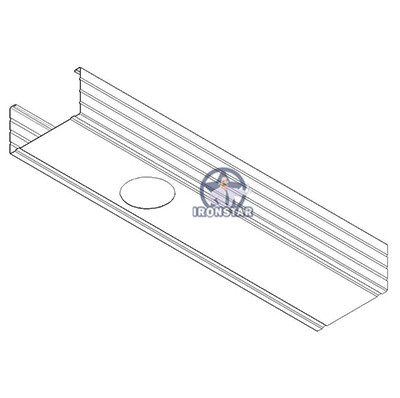

Necesidad de perforar un agujero en una superficie plana, común en diferentes productos, su posición local no es la misma
El molde perforador situado en la máquina antes del cortador
Puede perforar el logotipo como necesidad del cliente, el logotipo puede ser número digital o foto
El logotipo necesita punción en la superficie plana, común en diferentes productos, la posición local no es la misma
Sistema de control del DETAL PLC
La longitud de la pieza objetivo es ajustable y de dígito
Dos modos de funcionamiento: tipo automático y manual
Presión de botón y pantalla táctil operar, fácil de operar
Idioma: chino e inglés o según las necesidades del cliente
Aceite hidráulico en el depósito de aceite hidráulico
El motor de la bomba impulsa el trabajo del cortador
Potencia del motor: 3 kW
Aceite hidráulico: 46# Aceite
añadir capacidad: añadir aceite 3/4 de la capacidad de la caja
Presión del aceite: 8-10 MPa
Duración: común 2-3 m
Operar: trabajo manual
Se utiliza para recoger las piezas terminadas
Rodillo de soporte para transmitir piezas
Fácil para el panel de quitar por carretillas elevadoras
1) Método de embalaje: Desnudo, el vendedor debe garantizar que el equipo será a prueba de humedad, anticorrosivo y no se dañará durante el transporte.
2) Plazo de pago: 30% del valor total del contrato pagado por T/T, el último 70% pagado por T/T después de la inspección por parte del comprador en la fábrica del vendedor antes de la entrega.
3) Tiempo de entrega: el vendedor garantiza que el equipo estará listo para el envío en el plazo de40 días laborablestras la recepción del depósito del comprador.
4) Servicio: podríamos enviar técnico a su país para reparar la máquina si lo necesita. El comprador necesita pagar por todo el costo, incluyendo: visa, billetes de ida y vuelta, alojamiento,salario de 120 USD por día.
5) Garantía:36 mesesDurante la garantía, las piezas reemplazables son gratuitas, pero los compradores deben pagar los gastos de envío.
6) Paquete: un equipo completo requiere unaContenedor de 20 piespara aguantar.
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
